Como funciona a tomada de três pinos? Como instalar?

Em Construir e reformar por André M. Coelho

O plugue do tipo N, o nome dado para a tomada de 3 pinos brasileira, é um tipo de tomada usada quase que exclusivamente no Brasil. A África do Sul também usa esse tipo de tomada, mas em uma variação um pouco diferente. Aprender como funciona e como instalar a tomada de plugue N vai te ajudar a ter uma rede elétrica mais segura e dentro dos padrões da ABNT.

Tomada de três pinos e seus tipos

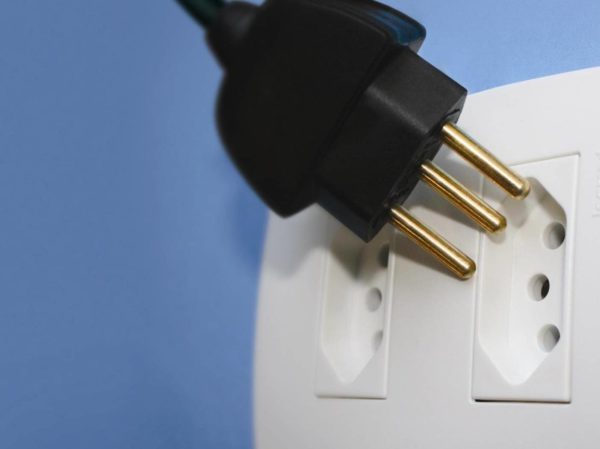

Existem duas variações do plugue Tipo N, uma avaliada em 10 ampères e uma em 20 ampères. A versão de 10 ampères tem dois pinos redondos com 4 mm de espessura e um pino de aterramento. A versão de 20 ampères, usada para aparelhos mais pesados, tem dois pinos redondos de 4,8 mm de diâmetro e um pino de aterramento. O soquete tipo N foi projetado para funcionar também com plugues tipo C (com dois pinos apenas, sem pino de aterramento). O comprimento de ambos os tipos é de 19 mm, com a distância entre o centro e o pino de aterramento e a linha imaginária que conecta os dois pinos de alimentação sendo de 3 mm.

Por que foi usada a tomada de 3 pinos novo padrão?

Graças à moderna tecnologia de moldagem por injeção, que não existia quando a maioria dos outros tipos de plugues foram originalmente projetados, o muito recente padrão tipo N é mais compacto, robusto e seguro do que qualquer outro sistema plug / socket no mundo.

A padronização do Brasil em um único tipo de plugue e soquete, no entanto, acarreta alguns riscos. Por quê? Simplesmente porque o Brasil é um dos poucos países que não tem uma voltagem padrão, mas ao mesmo tempo tem apenas um tipo oficial de tomada. Em outras palavras, você não pode dizer a diferença entre uma tomada de 220 V e uma de 127 V, salvo através do uso de tomadas de cores diferentes.

A maioria dos estados usa 127 V de eletricidade, mas alguns deles são de 220 V. Isso significa que um secador de 127 V foi comprado no estado de Minas Gerais. será destruído quando conectado a uma tomada de 220 V no Distrito Federal! Certifique-se de verificar a voltagem local antes de ligar alguma coisa. O truque padrão para saber a voltagem local é verificar uma lâmpada para ver qual voltagem está impressa geralmente não funciona, já que algumas casas tem fontes de alimentação de 127 V e 220 V para sua iluminação. Deve-se dizer, porém, que muitos eletrodomésticos vendidos no Brasil são de dupla voltagem, mas definitivamente não é o caso de todos eles.

Felizmente, nos últimos anos, tem havido uma tendência a tornar a diferença na voltagem claramente visível. Normalmente, os soquetes de 220 V serão vermelhos e os de 127 V serão brancos. Se não for esse o caso, as tomadas podem ser etiquetadas com um autocolante indicando a tensão. Esses adesivos vermelhos e brancos podem ser comprados na maioria das lojas de materiais elétricos ou de construção hoje em dia.

Como instalar tomada novo padrão?

O vídeo acima vai te ajudar bastante na instalação da tomada, mas se você precisa de um guia escrito, nós vamos passar as informações.

Usando uma chave de teste, identifique qual é o fio fase e qual é o neutro da sua tomada. Se sua tomada é de 220 v, pule esta etapa.

Desligue o disjuntor das tomadas na sua casa antes de fazer qualquer trabalho elétrico. Use luvas apropriadas para o trabalho elétrico, como luvas de borracha compradas em uma loja de EPI. use também óculos de proteção sempre, e faça o trabalho com calça, camisa de manga longa e botas com solado de borracha. Mesmo com a eletricidade desligada, pode haver alguma energia residual na rede, então todo cuidado é pouco.

Remova a tomada antiga usando uma chave de fenda ou Philips. Pode ser necessário remover a capa protetora (chamada de espelho) da tomada antes, mas ela geralmente tem um pequeno orifício onde você pode encaixar a chave de fenda para remover.

Removida a capa, remova os parafusos da tomada e remova os fios conectados. Conecte os fios fase e neutro ou fase fase nas duas entradas laterais do novo plugue, apertando com a chave Phlips/fenda. Tente deixar o mínimo possível de fio exposto. Conecte o fio terra no plugue central da tomada de 3 pinos. Se sua casa ainda não é aterrada, faça isso o quanto antes para evitar problemas, chamando um eletricista qualificado para fazê-lo.

Após a conexão dos fios, encaixe o plugue no buraco da tomada com o buraco do fio terra posicionado para cima e fixe os parafusos assim como indicado pelo guia no pacote que veio a tomada. Encaixe o espelho da tomada no final e ligue o disjuntor, testando então a tomada com a chave de teste.

Ficou alguma dúvida? Deixem nos comentários suas perguntas.
