Quais os tipos de disjuntor? Pra que servem?

Em Construir e reformar por André M. Coelho

No mundo elétrico e eletrônico, há muitos casos em que acidentes ocorrem. Isso pode levar a graves danos à construções, escritórios, casas, escolas, indústrias, etc. Tensão e corrente não estão sempre seguras e corretas, embora medidas de segurança sejam tomadas para evitar variações. Uma vez que os disjuntores estiverem instalados, eles controlarão o aumento súbito da tensão e da corrente. Isso ajudará a prevenir qualquer acidente, funcionando como o coração do sistema elétrico.

Existem diferentes tipos de disjuntores onde estes são instalados varia de acordo com a classificação do sistema. e o propósito do disjuntor. Vamos entender como cada um deles funciona.

O que é um disjuntor?

O disjuntor elétrico é um dispositivo que pode ser operado de forma automática ou manual para proteger e controlar o sistema de energia elétrica. No sistema de energia moderno, o design do disjuntor de circuitos muda dependendo das enormes correntes e para impedir a formação de arcos enquanto operam.

A eletricidade que vem às casas, escritórios, prédios, escolas, estádios ou indústrias ou a qualquer outro lugar nas redes de distribuição de energia formam um grande circuito. As linhas que recebem a eletricidade são chamadas de fios fase, enquanto as linhas que completam o circuito são chamados de fios neutros. Sempre que a carga elétrica flui entre essas duas linhas ela desenvolve potencial entre elas. Para o circuito completo, a conexão de cargas (dispositivos) oferece resistência ao fluxo de carga, e todo o sistema elétrico dentro da casa ou indústrias funcionará perfeitamente

Esse sistema funciona sem problemas, desde que os aparelhos tenham uma resistência suficiente e não causem qualquer sobretensão. Porém, quantos os fios tem demasiada carga fluindo através do circuito, quando ocorre um curto-circuito ou a conexão repentina entre os fios acontece, eles podem aquecer e e até gerar incêndios. O disjuntor, nesse caso, impedirá essas situações, simplesmente cortando o circuito restante quando ele exceder certos limites.

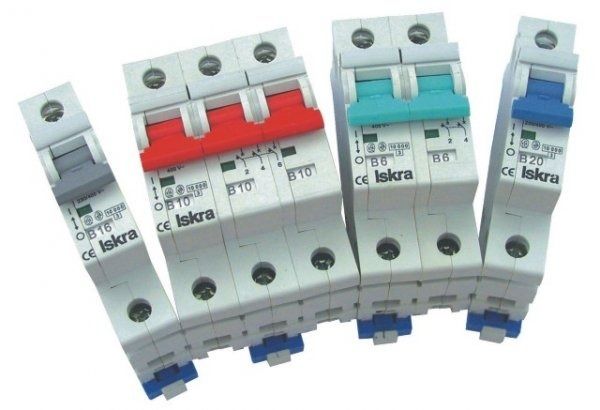

Disjuntores são componentes essenciais de um circuito elétrico, auxiliando em tornar sua residência mais segura para o uso de eletrônicos e eletrodomésticos. (Foto: CatCubed)

Quais os tipos de disjuntores?

São três categorias de disjuntores, que são subdivididos em 3 tipos de curvas diferentes. As três categorias para disjuntores são:

Disjuntor unipolar: disjuntor indicado para circuitos que tenham apenas uma fase. São inclusos nesse tipo de circuito os sistemas monofásicos de 127 v ou 220 v.
Disjuntor bipolar: tipo de disjuntor usado em circuitos de duas fases. São usados comumente para chuveiros e torneiras com aquecedores.
Disjuntor tripolar: disjuntor feito para circuitos de três fases, com sistemas de 220 v ou 380 v.

Além da categorização acima, os disjuntores podem ser classificados também de acordo com suas curvas:

Disjuntores de curva B: são disjuntores utilizados para proteger aparelhos eletrônicos, incluindo chuveiros, aquecedores, fornos elétricos, e lâmpadas incandescentes.
Disjuntores de curva C: utilizados para a proteção de máquinas de lavar, motores elétricos (em geral), e lâmpadas fluorescentes.
Disjuntores de curva D: usados para proteger redes com grandes cargas, como transformadores.

O que é um disjuntor DR? E o que é um DPS?

Dois termos muito usados e confundidos com disjuntores são as letras DR e DPS, que precisam ser explicados.

O DR é o dispositivo diferencial residual. Esse tipo de disjuntor tem um sistema que protege pessoas ou animais de choques elétricos. Ao detectar que uma pessoa ou bicho de estimação entrou em contato com o circuito, esse disjuntor corta o fornecimento de energia, evitando choques fatais.

Já o DPS é o dispositivo de proteção contra surtos. É usado para proteger os equipamentos eletrônicos que estão ligados ao circuito elétrico. Geralmente protege contra raios e outras alterações na rede. Ambos são dispositivos obrigatórios nas instalações elétricas atuais.

Ficou alguma dúvida sobre os tipos de disjuntores? Deixem nos comentários suas perguntas e iremos respondê-las!
